Transdutor de pressão do medidor de tensão
● Alta precisão de medição.
● Adequado para medição de pressão média e alta.
● anticorrosivo, anti-impacto.
● A porta de pressão é uma cavidade ou um diafragma nivelado.
Transdutor de pressão do medidor de tensão
Descrição
Baseado na tecnologia de strain gage, o transdutor de pressão UPC7 usa strain gages como elementos sensores. Os extensômetros formam uma ponte de Wheatstone na parte de trás do diafragma para detectar a deformação do diafragma; essa deformação resulta da pressão que atua verticalmente no diafragma. Como os tamanhos dos extensômetros são muito pequenos e podem ser projetados para diferentes tipos de acordo com situações diferentes, a aplicação do transmissor de pressão UPC7 é muito ampla atualmente.
O transdutor de pressão do manômetro UPC7 é usado principalmente para a medição de pressão estática ou dinâmica do fluido, por exemplo, pressão de gás ou líquido de entrada ou saída do equipamento de conduíte de potência, pressão do oleoduto do motor de combustão interna e assim por diante.

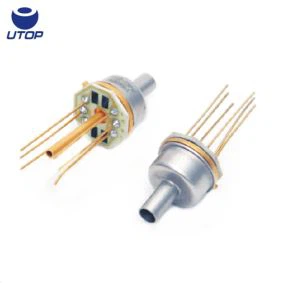

As fotos
Recursos
● alta precisão de medição
● Adequado para pressão média e alta medição
● anticorrosivo, anti-impacto
● A porta de pressão é um diafragma de cavidade ou nivelado
Especificações
| meio de pressão | gás ou líquido compatível com aço inoxidável |
| faixas de pressão | 0 ~ 10bar ... 6000bar |
| pressão de sobrecarga | 150% FS |
| sinal de saída | 1,5mV / V (placa padrão), 2mV / V |
| precisão | 0,25% FS, 0,5% FS (padrão) |
| desequilíbrio zero | <± 2%=""> |
| Estabilidade de longa duração | <0,2% fs=""> |
| tensão de alimentação sugerida | 5VDC ~ 12VDC |
| máx. tensão de alimentação | 18VDC |
| faixa de temperatura compensada | -10 ~ + 60 ℃ |
| Faixa de temperatura operacional | -20 ~ + 100 ℃ |
| coeficiente de temperatura de zero | 0,2% FS / 10 ℃ |
| coeficiente de temperatura do período | 0,2% FS / 10 ℃ |
| resistência de entrada | 380 ± 5Ω, 1000 ± 5Ω |
| resistência de saída | 350 ± 5Ω, 1000 ± 5Ω |
| resistência de isolamento | 100MΩ @ 50VDC |
| conexão de processo | G1 / 4 ou outros |
| conexão elétrica | Cabos de PVC de 3m |
| material da parte molhada | 17-4PH |
| material da carcaça | 1Cr18Ni9Ti |
